 Заголовок сообщения: Плавное выключение света в салоне Фамилии
СообщениеДобавлено: 08 мар 2012, 00:52
Не в сети
Аватара пользователя

Зарегистрирован: 09 окт 2010, 01:05
Сообщения: 16
Откуда: г. Анжеро-Судженск
Началось всё с того что сначала я переделал верхний плафон у себя на Фамильке, т.е вместо штатных лампочек я установил светодиодные ленты. Поездив так примерно с год я захотел чтобы собственно эта люстра после закрытия дверей еще горела какое то время (ну т.е гасла с небольшой задержкой) как у кореша на мазде3. Порыв интернет в поисках подходящей схемы я обнаружил такую, к тому же не очень сложную. Приобретя необходимые детали я приступил к её воплощению, однако данная схема на поверку оказалась не рабочей. Поразмыслив над работой данной схемы я обнаружил ошибку и вуаля схема работает. Переменный резистор позволяет регулировать время выключения света. Также на длительность горения влияет конденсатор, лично я поставил как на моей схеме. Также пробовал подключать конденсатор 1000мкФ 16В с ним свет горит дольше, но он по размеру большой. Кстати с ним можно подключать обычную лампу которая была в плафоне, правда гаснет она довольно быстро ~ 3-4 сек, но и это уже не сразу. Схема собрана на макетной плате. Проверку проводил дома подключая схему к аккумулятору. Фотографии с места событий положу чуть позже, пока только схемы.


Вложения:
Комментарий к файлу: Неправильная схема взятая за основу
toyota_bb_pvs_5.jpg [ 58.07 KiB | Просмотров: 8026 ]

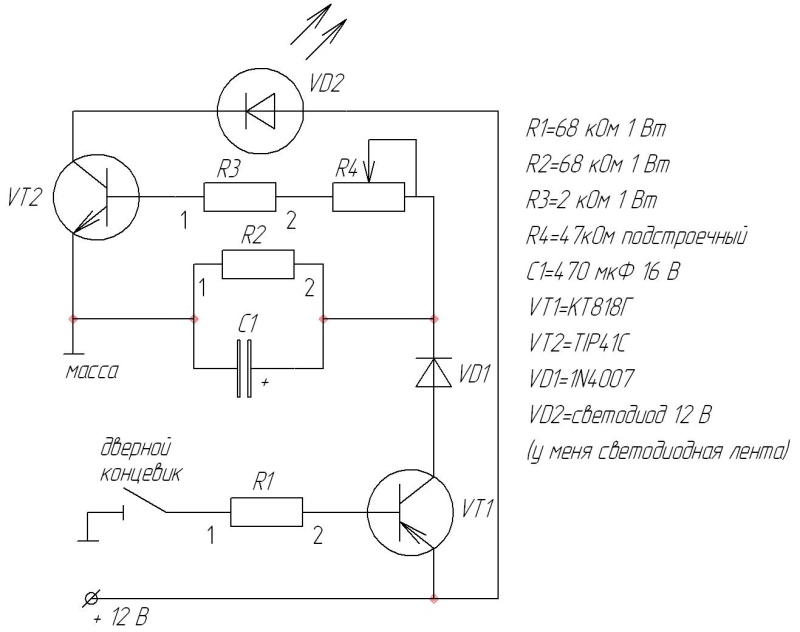

Комментарий к файлу: Нормальная рабочая схема
